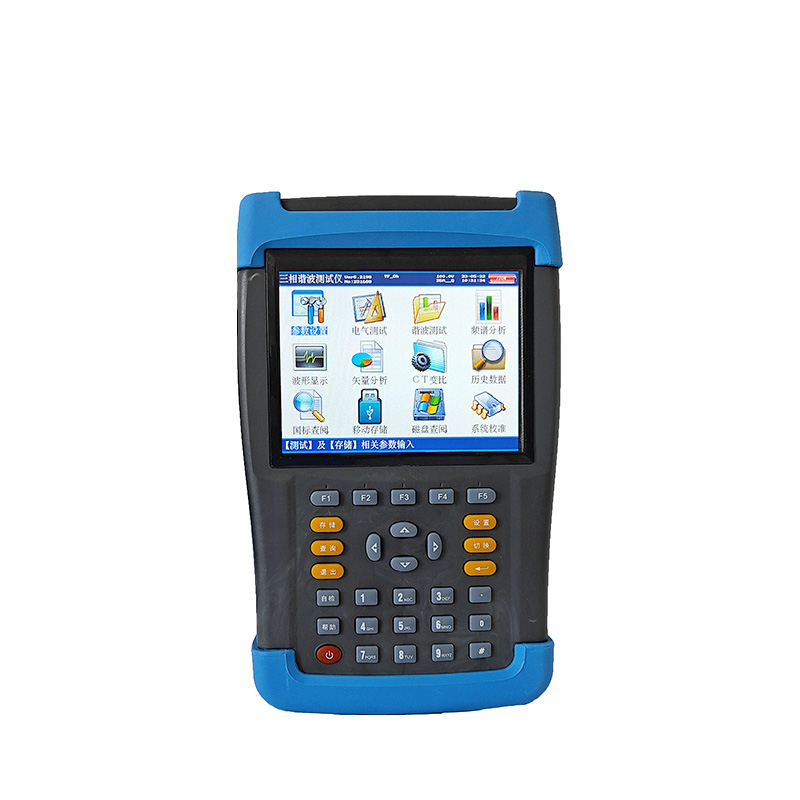

電能質量測試儀專門檢測電網中波形畸變、諧波含量和三相不平衡等電能質量問題，同時具備電參量測量與矢量分析功能，可精確測量電壓、電流、功率因數等多項電參量。

電能質量測試儀是一種用于檢測和分析電力系統運行質量的專用設備。電網中常見的問題包括波形畸變、諧波含量超標以及三相不平衡，這些現象會(huì )導致電氣設備發熱異常、電機振動、計量誤差和保護裝置誤動作等后果。電能質量測試儀通過高精度采樣電路實時采集電網中的電壓和電流信號，將模擬信號轉換為數字信號后由處理器進行分析，最終輸出各項電能質量指標的測量結果。該儀器可同時測量電壓、電流、有功功率、無功功率、相角、功率因數、頻率等多種電參量，覆蓋了電網運行監測所需的全部基本參數。在功能設計上，電能質量測試儀還集成了矢量分析功能，能夠檢查三相系統中電壓與電流之間的相位關系，幫助現場工程師快速判斷是否存在接線錯誤或相序問題。

從工作原理來看，電能質量測試儀通過電壓互感器和電流互感器提取電網信號，經信號調理電路處理后送入模數轉換器進行采樣。儀器內部的數字信號處理器對采樣數據進行傅里葉變換，將時域波形分解為不同頻率的分量，從而計算出各次諧波的含量。測量頻率偏差和電壓波動時，儀器采用過零檢測法和有效值計算法相結合的方式確保數據的準確性。三相不平衡度的計算則基于三相電壓或電流的正序、負序和零序分量。電能質量測試儀的測量精度可達到電壓±0.1%、電流±±0.5% ，諧波分析次數通常支持2至63次。

在應用場景方面，電能質量測試儀廣泛用于電力系統運維、工業用電管理和新能源并網檢測等領域。發電廠和變電站借助該設備開展日常巡檢，排查供電系統中的波形異常和三相不平衡問題，提前發現設備隱患。工廠在安裝變頻器、中頻爐等非線性負載后，使用電能質量測試儀評估設備對電網的諧波污染程度。光伏電站和風電場在并網驗收時，需要通過該設備驗證逆變器的電能質量是否達標。目前市場上的電能質量測試儀以手持便攜式為主流，內置大容量鋰電池支持長時間數據采集，配備彩色液晶顯示屏用于實時波形和趨勢曲線呈現。部分中高端型號還具備暫態捕捉功能，能夠記錄電壓暫升、暫降和短時中斷的詳細波形，為故障分析提供完整的數據依據。結合配套的數據分析軟件，用戶可將儀器中存儲的測量數據導入計算機進行長期趨勢分析和報告生成。
